Gehäuse für 3D-Drucker
Eingereicht vonMarko

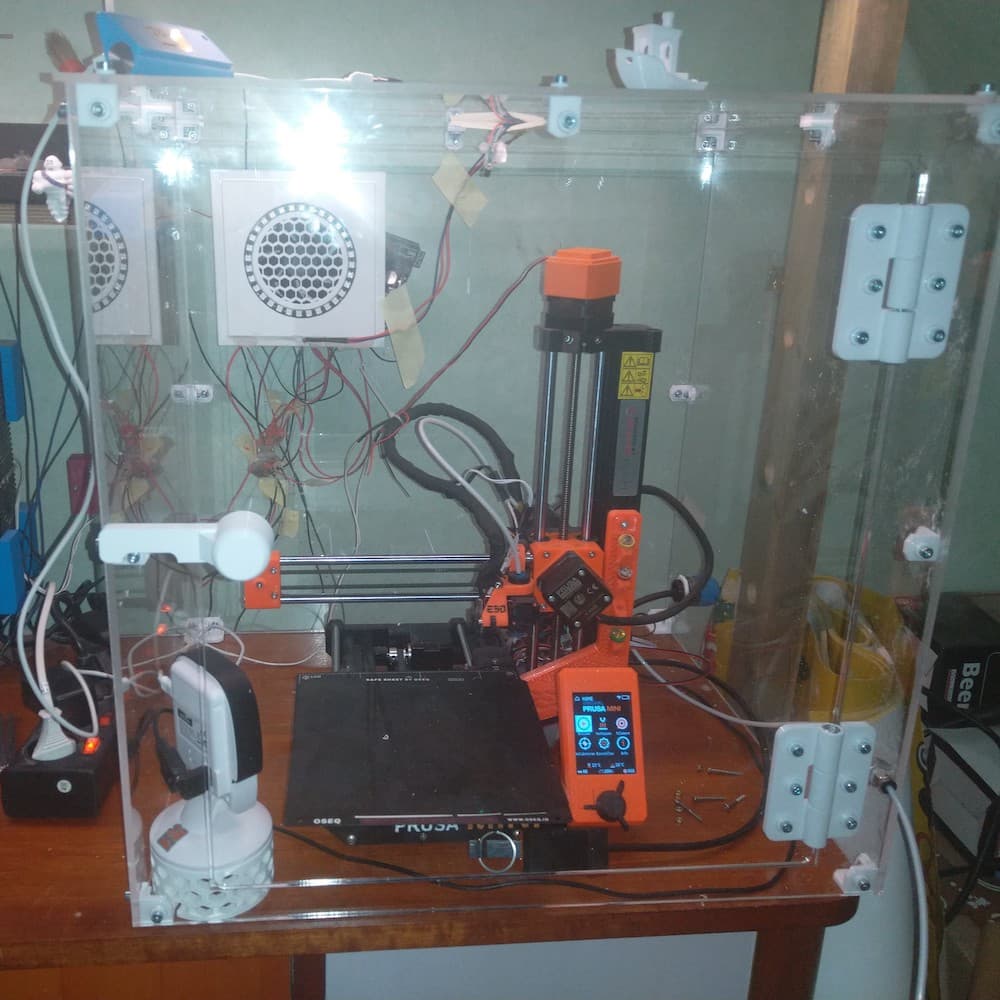

Marko baut ein Gehäuse für seinen 3D-Drucker. Neben verschiedenen auf Maß zugeschnittenen Acrylglas-Platten von Kunststoffplattenonline.de nutzt Marko dazu verschiedene Elemente, die er mit dem 3D-Drucker direkt selbst druckt. Dank elektronischer Steuerung, Temperatursteuerung, Blynk-App-Steuerung und 3D-Druck-Kamera, kann er seine Drucke von überall her optimal steuern.
Das Projekt
Marko: „Als Erstes habe ich die Teile für das Prusa Mini Gehäuse entworfen und gedruckt. Dafür habe ich die Prusa Mini-Modelle verwendet und die 3D-Teile für die Box gedruckt. Zuerst habe ich die Rahmen- und Deckelteile sowie die Tür und das Türscharnier gedruckt. Anschließend habe ich auch einen Türgriff und einen Filament-Halter gedruckt.

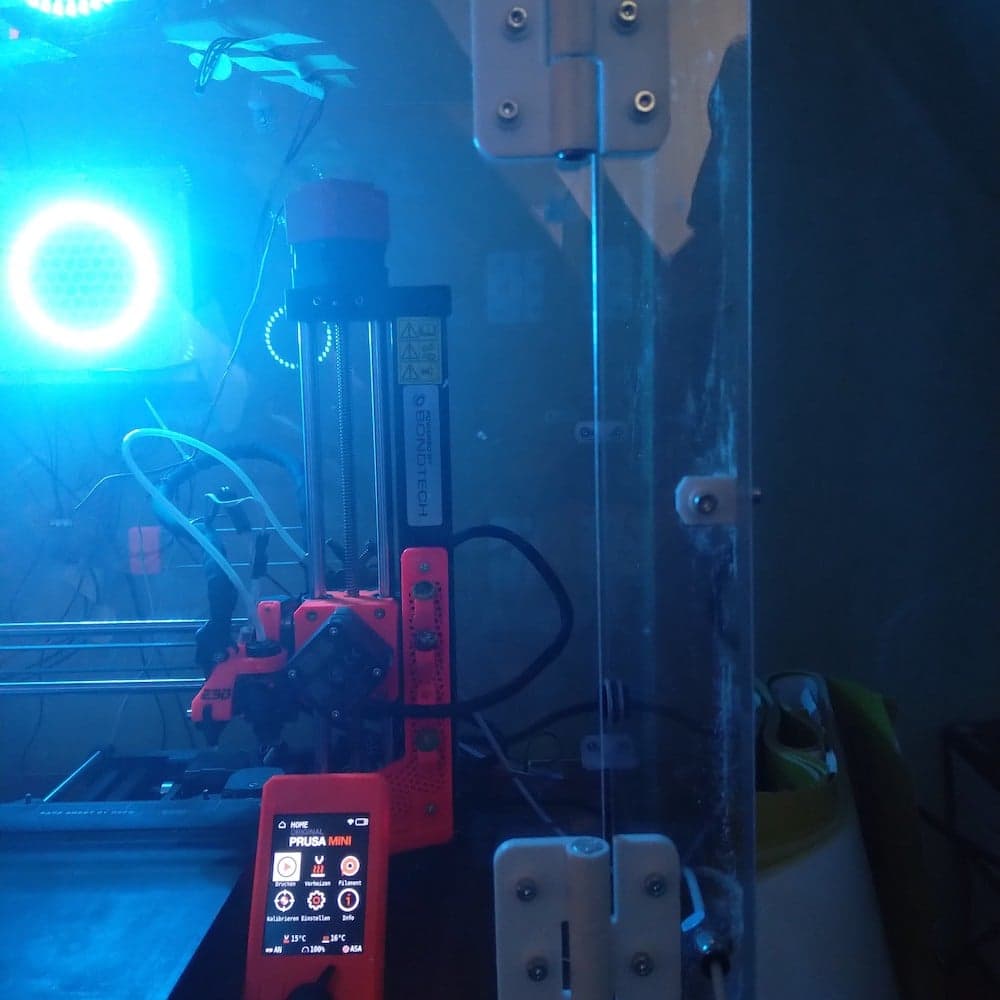

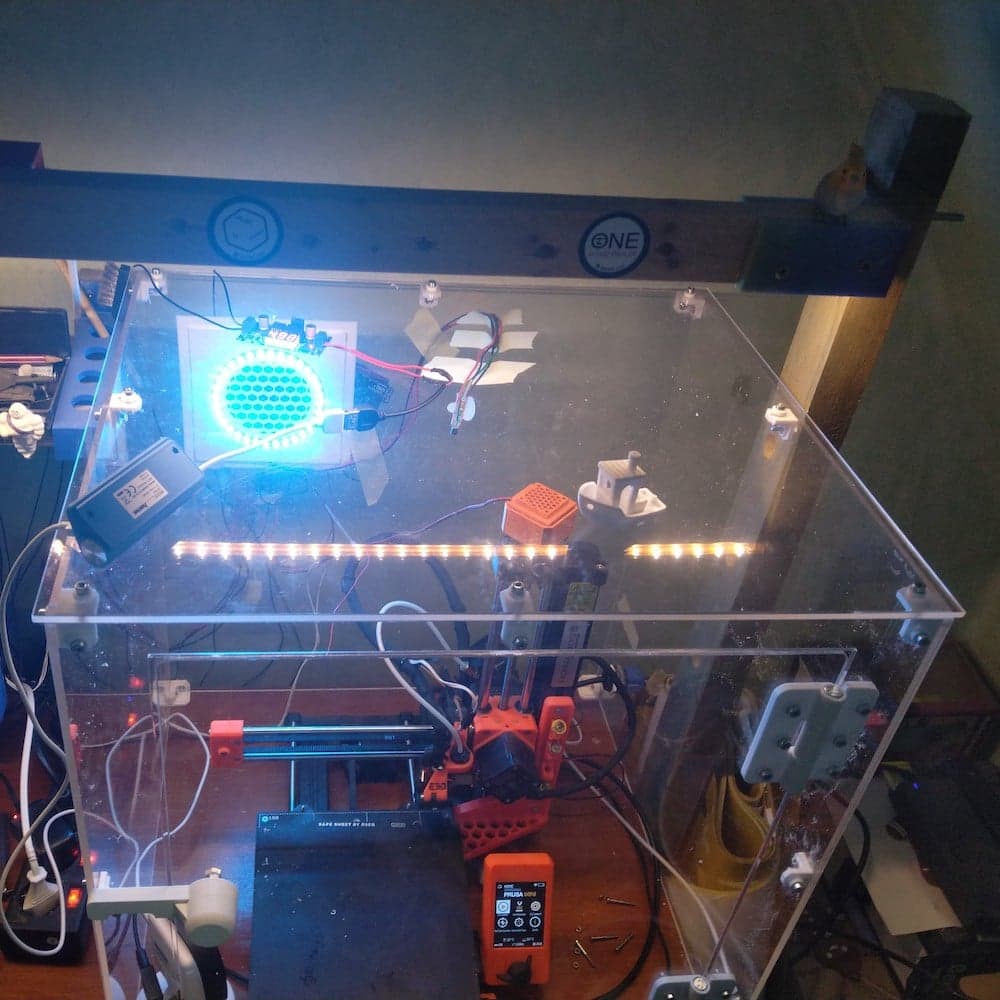

Nun konnte ich mich auf die Installation der Elektronik konzentrieren, mit der ich die Temperatur innerhalb der Einhausung steuern kann. Ich entschied mich für einen Arduino mit Lüfter, um die Temperatur im Inneren kontrollieren zu können. Um den Lüfter und den Neopixel LED-Ring zusammenzuhalten, habe ich eine Kunststoffabdeckung gedruckt. Mit dem Thermometer an der Decke kann ich die Temperatur jederzeit im Auge behalten. Die Temperatur in dem Gehäuse wird mittels Farben der Neopixel-LEDs angezeigt. Wenn die Temperatur unter 25 Grad Celsius fällt, leuchten die LEDs blau und wenn die Temperatur über 2 Grad Celsius steigt, leuchten die LEDs rot.
Die Lüftersteuerung läuft über die Blynk-App. Damit kann ich die Temperatur innerhalb der Einhausung online und per Smartphone überwachen. So kann ich von überall aus auf die Daten zu meinem Gehäuse zugreifen und sicherstellen, dass die Drucke in der idealen Umgebung durchgeführt werden.
Zum Schluss habe ich noch eine 3D-Druck-Kamera an der Seite installiert, sodass ich den Drucker besser steuern und überwachen kann. Dazu habe ich eine geeignete Kamera gekauft und einen Halter gedruckt, um die Kamera zu befestigen. Mit der Kamera kann ich meine Drucke in Echtzeit überwachen und sogar aus der Ferne steuern.
Insgesamt war es ein großartiges Projekt, das jedoch viel Zeit und Mühe kostete. Am Ende hat es sich aber definitiv gelohnt. Die Prusa Mini Einhausung mit elektronischer Steuerung, Temperatursteuerung, Blynk-App-Steuerung und 3D-Druck-Kamera ist perfekt für meine Bedürfnisse ausgestattet. Mit diesem Upgrade kann ich bessere Drucke erzielen und diese zudem aus der Ferne überwachen und steuern.“
Tipp
Marko: „Verwenden Sie für das Gehäuse ein Material, das für einen 3D-Drucker geeignet ist – wie PETG, ABS oder PLA. Stellen Sie sicher, dass das Material hitzebeständig und langlebig genug ist, um den Anforderungen gerecht zu werden.
Berücksichtigen Sie zudem die Größe: Stellen Sie sicher, dass das Gehäuse für den 3D-Drucker groß genug ist. Genügend Platz ist wichtig, um den Drucker bedienen zu können und für Filament-Rollen und -Zubehör.
Messen Sie außerdem alle Teile sorgfältig aus, um sicherzustellen, dass alles passt und richtig positioniert wird. Achten Sie darauf, dass Sie die Toleranzen Ihres 3D-Druckers berücksichtigen und überprüfen Sie Ihre Messungen mehrmals.
Planen Sie die Montage sorgfältig und im Voraus, um sicherzustellen, dass Sie alle notwendigen Werkzeuge und Materialien haben. Überlegen Sie sich, welche Schritte Sie ausführen müssen und in welcher Reihenfolge diese durchgeführt werden müssen.
Seien Sie geduldig und genau: Nehmen Sie sich während des Drucks und der Montage genügend Zeit und arbeiten Sie genau. Achten Sie darauf, dass Sie sauber arbeiten und alle Teile richtig positionieren und ausrichten. Seien Sie auch beim Druckvorgang geduldig und warten Sie, bis die Teile vollständig ausgehärtet sind, bevor Sie sie verwenden. “
Tipp
Marko: „Verwenden Sie für das Gehäuse ein Material, das für einen 3D-Drucker geeignet ist – wie PETG, ABS oder PLA. Stellen Sie sicher, dass das Material hitzebeständig und langlebig genug ist, um den Anforderungen gerecht zu werden.
Berücksichtigen Sie zudem die Größe: Stellen Sie sicher, dass das Gehäuse für den 3D-Drucker groß genug ist. Genügend Platz ist wichtig, um den Drucker bedienen zu können und für Filament-Rollen und -Zubehör.
Messen Sie außerdem alle Teile sorgfältig aus, um sicherzustellen, dass alles passt und richtig positioniert wird. Achten Sie darauf, dass Sie die Toleranzen Ihres 3D-Druckers berücksichtigen und überprüfen Sie Ihre Messungen mehrmals.
Planen Sie die Montage sorgfältig und im Voraus, um sicherzustellen, dass Sie alle notwendigen Werkzeuge und Materialien haben. Überlegen Sie sich, welche Schritte Sie ausführen müssen und in welcher Reihenfolge diese durchgeführt werden müssen.
Seien Sie geduldig und genau: Nehmen Sie sich während des Drucks und der Montage genügend Zeit und arbeiten Sie genau. Achten Sie darauf, dass Sie sauber arbeiten und alle Teile richtig positionieren und ausrichten. Seien Sie auch beim Druckvorgang geduldig und warten Sie, bis die Teile vollständig ausgehärtet sind, bevor Sie sie verwenden. “
Verwendetes Material
- Acrylglas GS Platte transparent 4 mm
- Arduino mit Lüfter und Neopixel
- PETG Filament
- 6-Kant Imbusschlüssel
- Klebeband
- Schraubenschlüssel
- 36 Schrauben mit Innensechskant 16 mm x 4 mm
- Gedruckte PETG Unterlegscheiben
Bauanleitung
1
Entwurf des Gehäuses.
2
Rahmen- und Deckelteile drucken.
3

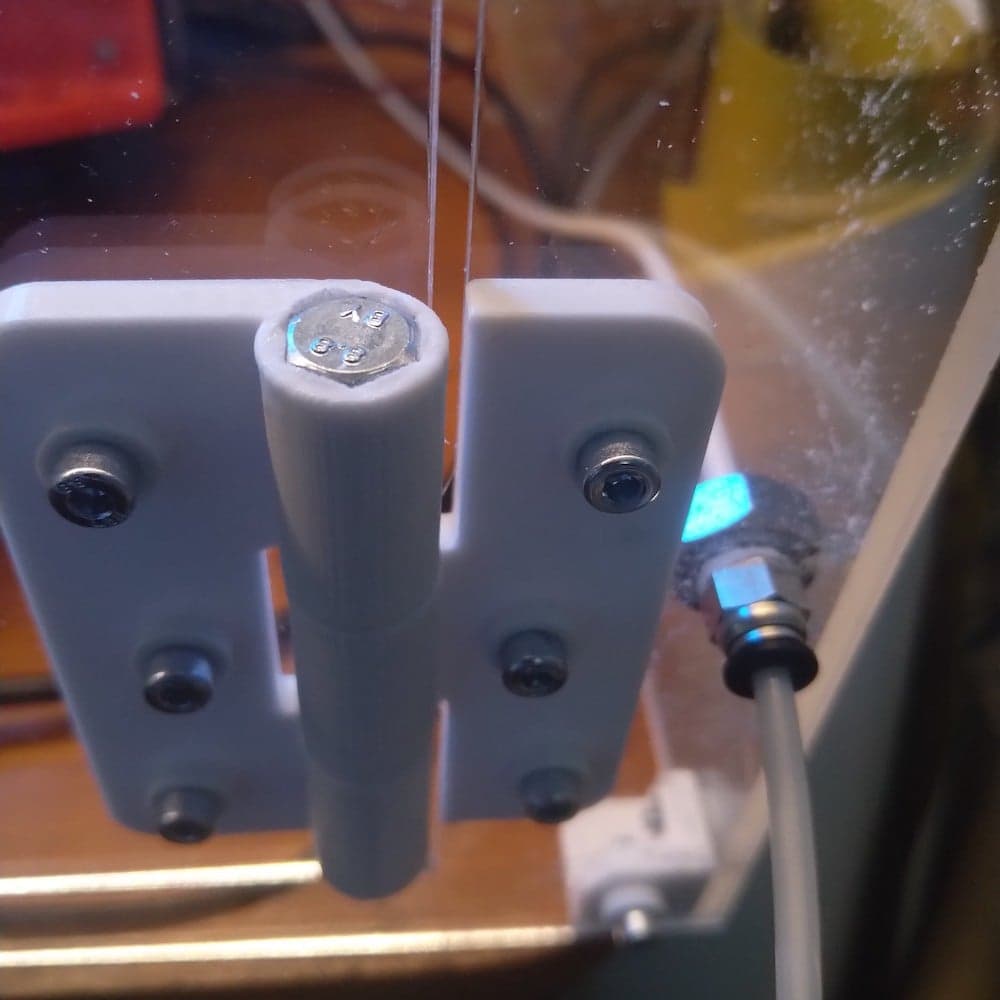

Tür und Türscharnier drucken.
4
Türgriff und Filament-Halter drucken.
5
Elektroinstallation
6
Kunststoffabdeckung drucken.
7
3D-Druck-Kamera an der Seite installieren.
