Chevrolet V8 Motor aus Acrylglas
Eingereicht vonMarcel

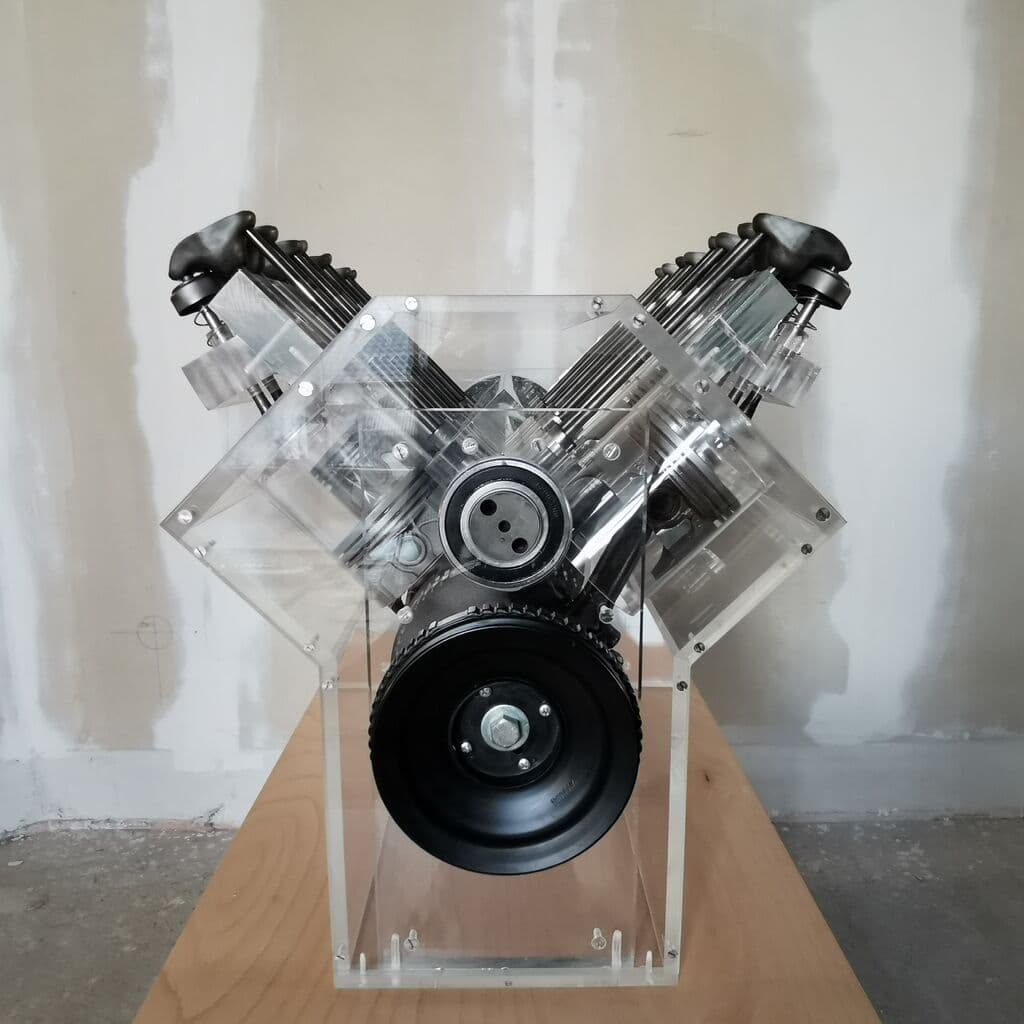

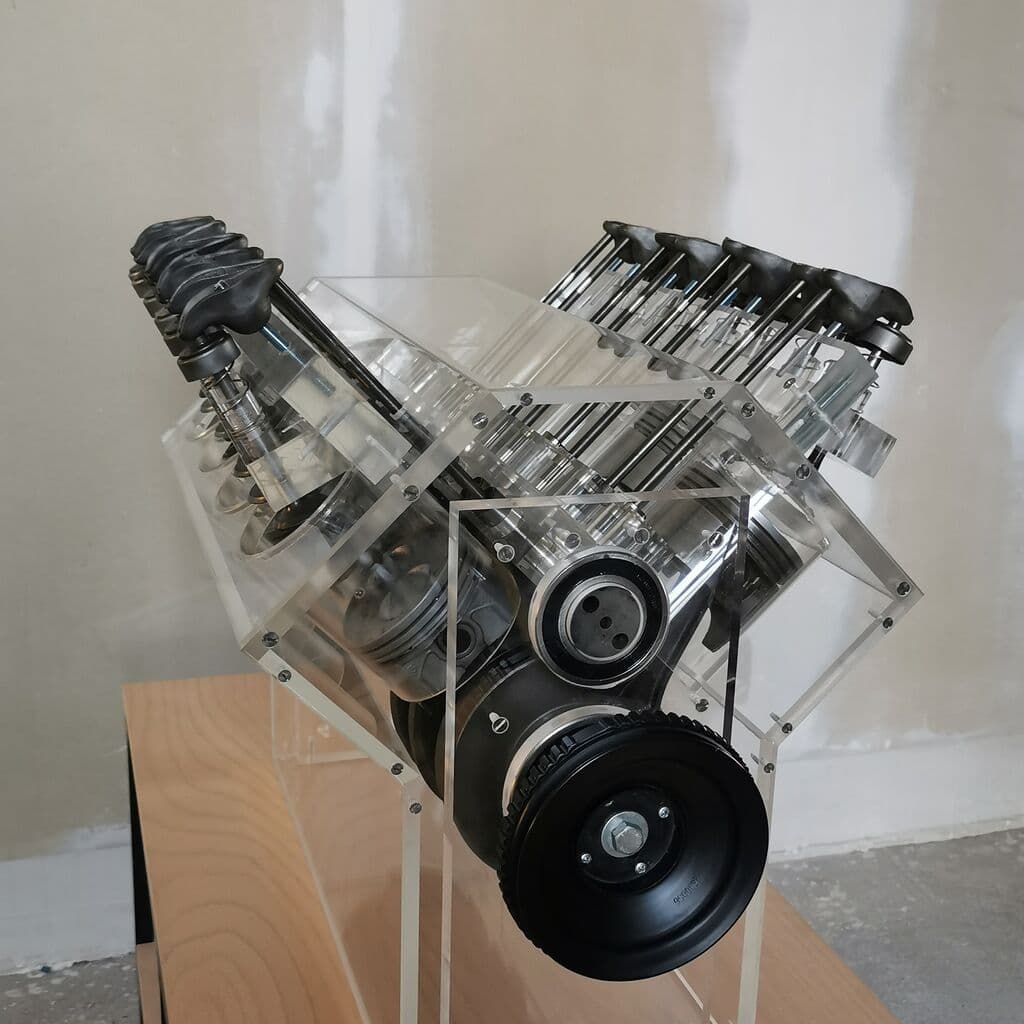

Für das Abschlussprojekt seiner Weiterbildung baut Marcel einen Chevrolet V8 Motor aus Acrylglas nach. Er nutzt dafür die Originalteile und für den Antrieb des Motors einen Riementrieb, der durch einen umgebauten Scheibenwischermotor angetrieben wird.
Das Projekt

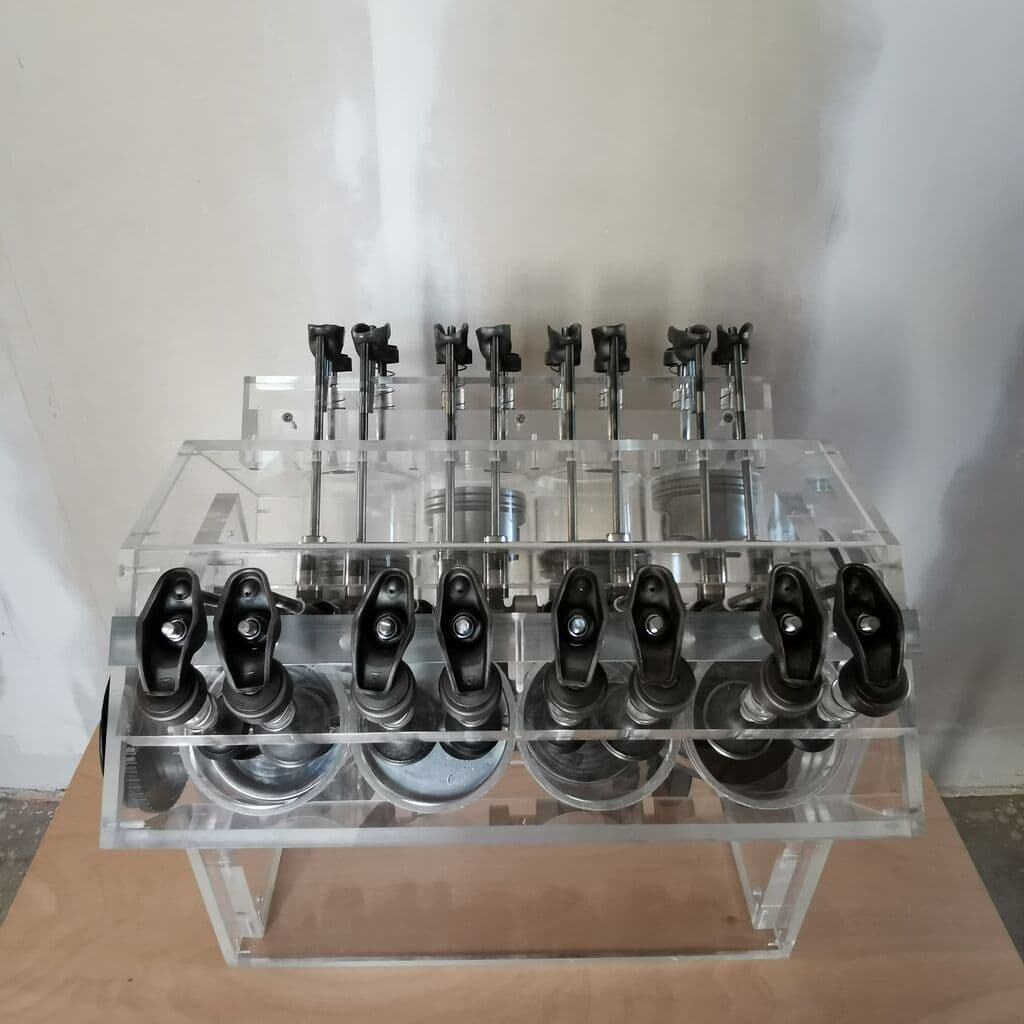

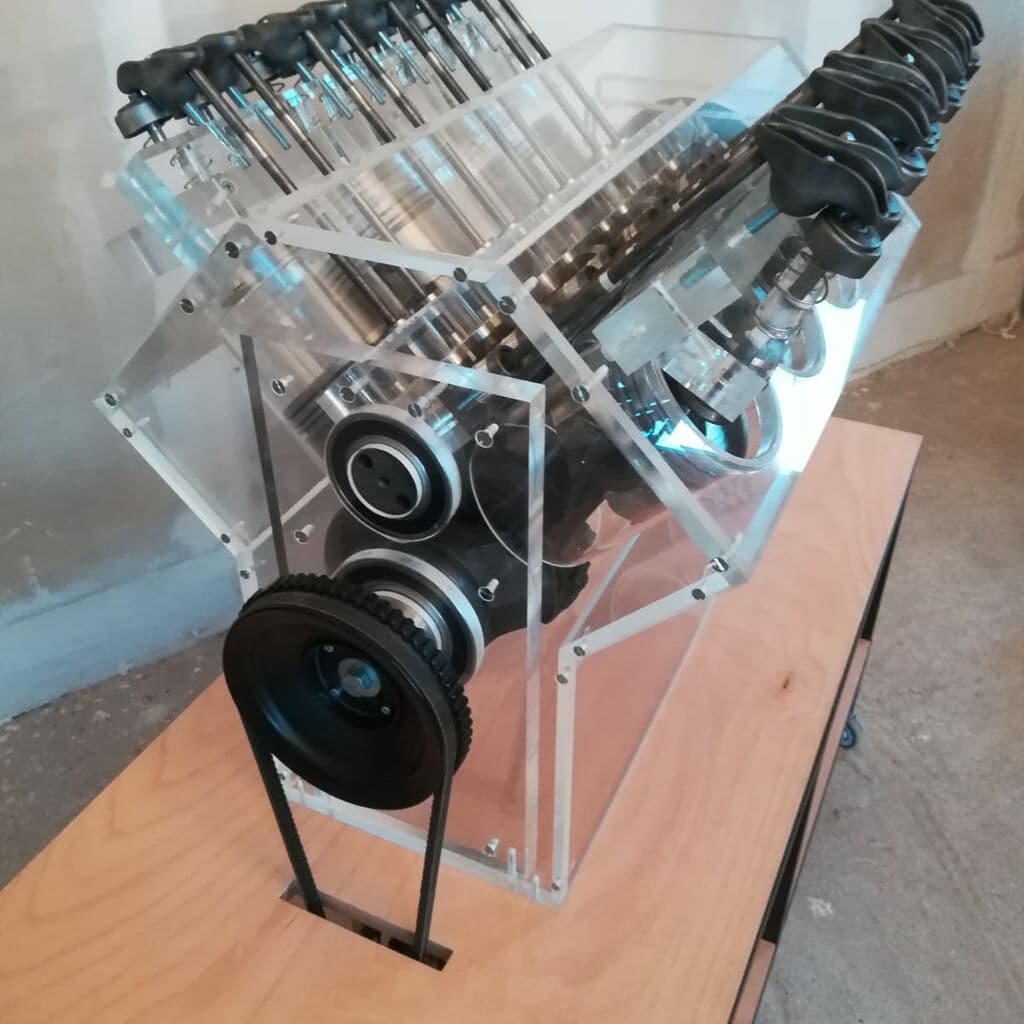

Marcel: „Als Erstes habe ich den Originalmotor zerlegt, gereinigt und vermessen. Anschließend habe ich bei Kunststoffplattenonline.de diverse Acrylglasplatten bestellt und auf Maß zugeschnitten. Nun habe ich den Motor wieder zusammengebaut: Die Kurbel- und Nockenwelle sind in eingepressten Kugellagern fixiert. Die Kolben laufen in Acrylglasröhren, welche ich mit Acrylglaskleber in die Platten eingeklebt habe. Bei dem Ventiltrieb, welcher über Kipphebel und Stößelstangen betätigt wird, handelt es sich um eine selbst entwickelte Konstruktion aus Acrylglas. Anschließend habe ich den gesamten Motor verkleidet und auf dem Präsentationstisch verschraubt.

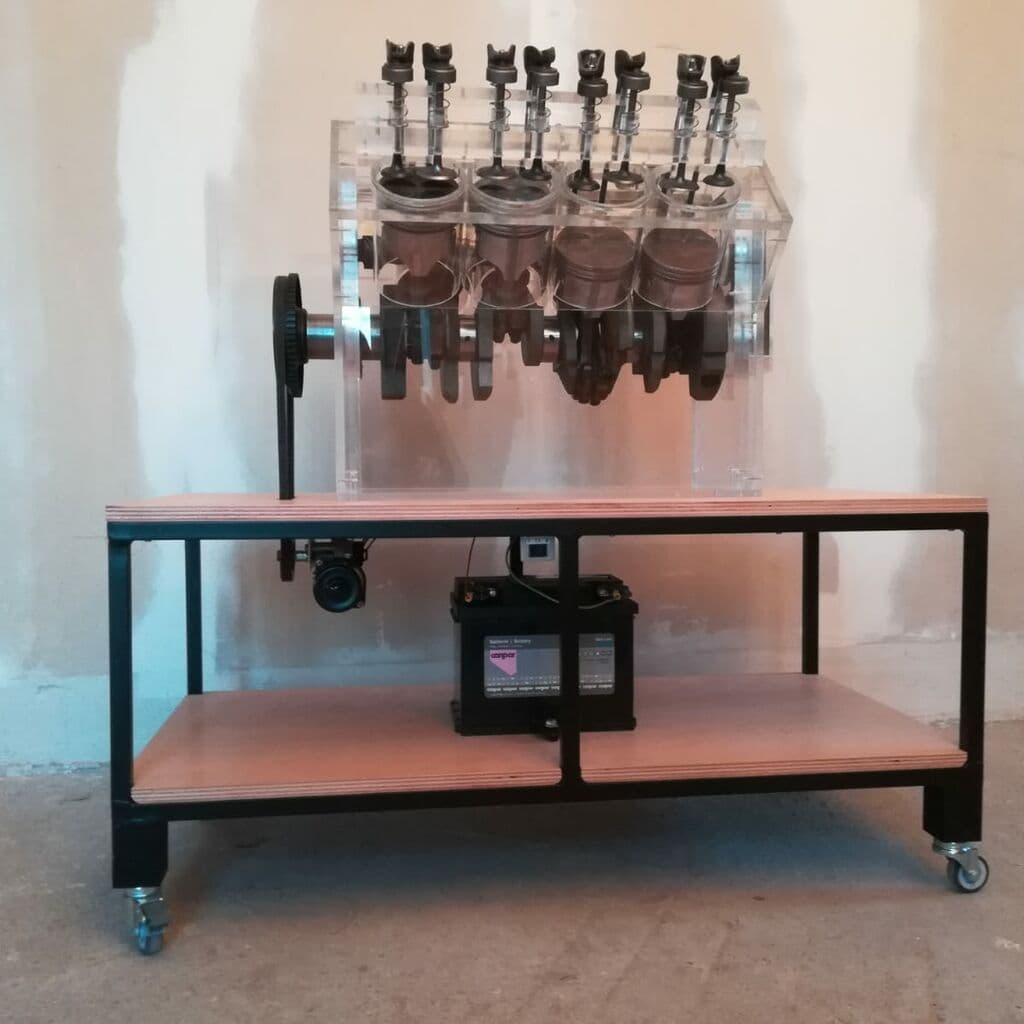

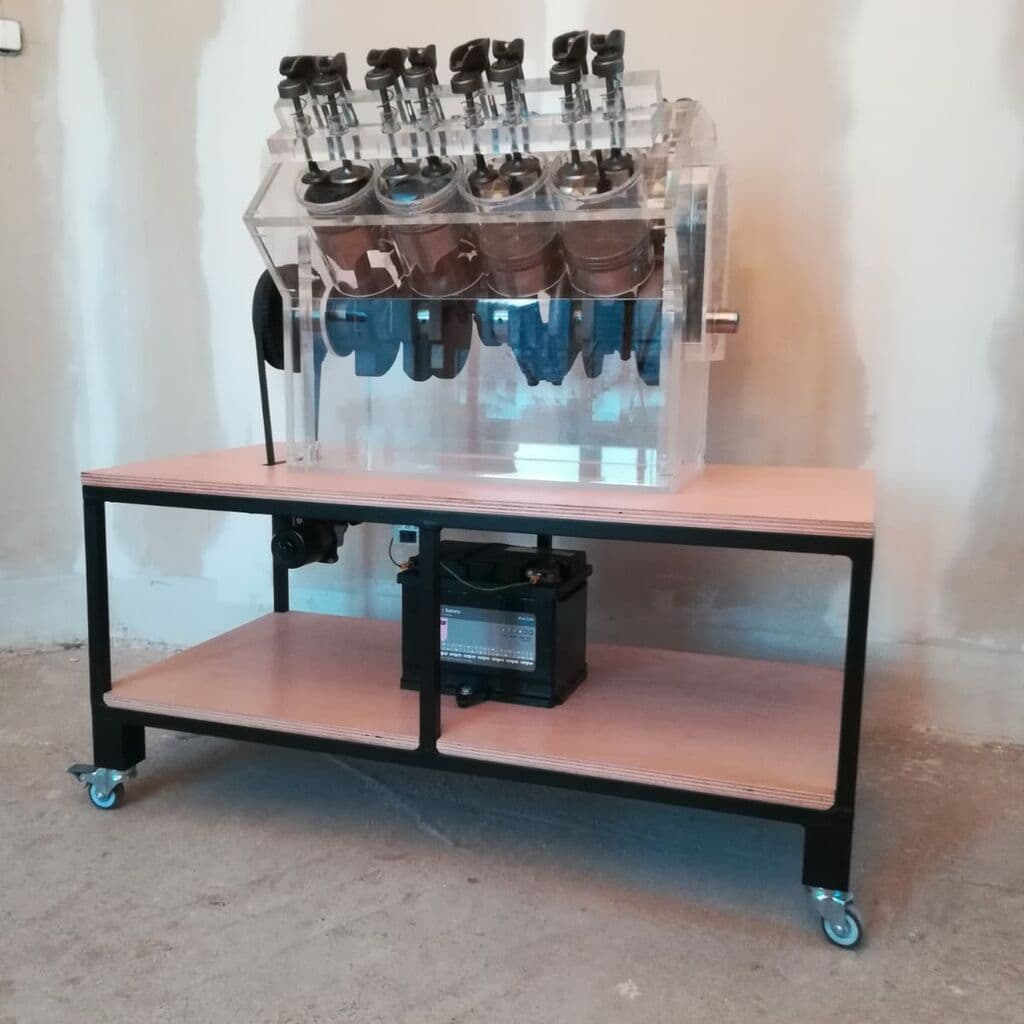

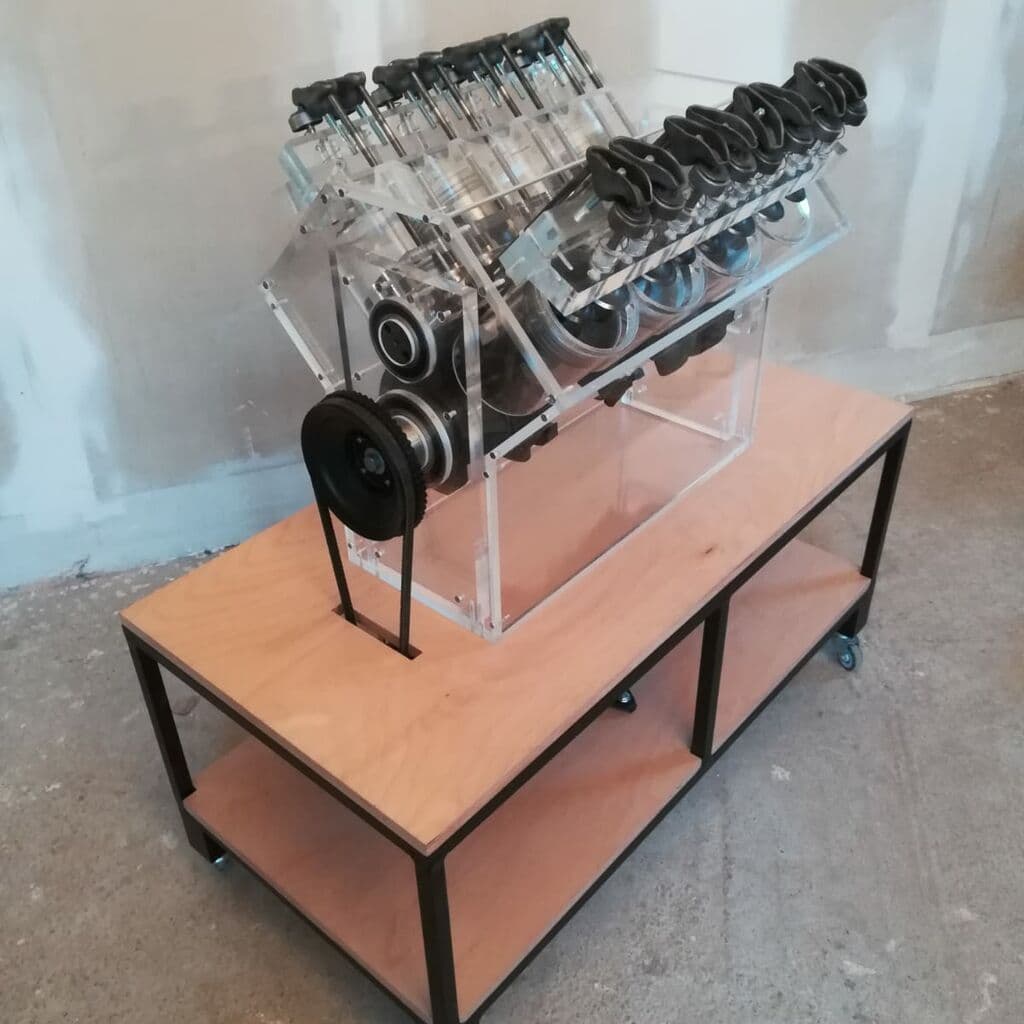

Der Antrieb erfolgt über einen Riementrieb mit einem umgebauten Scheibenwischermotor, den ich an der Unterseite des Tisches angebracht habe. Die Stromversorgung wird über eine 12V Batterie sichergestellt.“
Bauanleitung
1
Originalmotor zerlegen, reinigen und vermessen.
2
Diverse Acrylglasplatten kaufen und auf Maß zuschneiden.
3
Kurbel- und Nockenwelle in eingepressten Kugellagern fixieren.
4
Kolben mit Acrylglaskleber in die Platten eingeklebt.
5
Ventiltrieb entwickeln und konstruieren.
6
Motor verkleiden und auf dem Präsentationstisch verschrauben.
Tipp
Marcel: „Die Basis des Projekts ist ein exaktes Ausmessen des Vorbild-Motors. Außerdem sollten Sie sehr genau arbeiten, um eine gute Passform zu erhalten. Dabei ist es wichtig, das richtige Acrylglas auszuwählen: Beim Gewindeschneiden und Kleben ist widerstandsfähigeres GS unumgänglich.“
Tipp
Marcel: „Die Basis des Projekts ist ein exaktes Ausmessen des Vorbild-Motors. Außerdem sollten Sie sehr genau arbeiten, um eine gute Passform zu erhalten. Dabei ist es wichtig, das richtige Acrylglas auszuwählen: Beim Gewindeschneiden und Kleben ist widerstandsfähigeres GS unumgänglich.“
Verwendetes Material
- Acrylglas GS Platte transparent 20 mm
- Acrylglas GS Platte transparent 30 mm
- Acrylglas GS Platte transparent 5 mm
- Fixxerss Plastic UV-Glue
- Acrylglasrohre
- Tischfräse
- Oberfräse
- Fräskopf
